136-7336-9708
当前位置：铁水沟耐火浇注料一般为超低水泥耐火浇注料，也有用低水泥或无水泥耐火浇注料的。在国内外，高炉出铁沟也有用自流耐火浇注料、现场无搅拌耐火浇注料、掺加有机抗爆剂耐火浇注料和免烘烤耐火浇注料等，其特点是施工方便和烘烤安全。
高炉出铁沟是高温铁水或熔渣流经的通道，其耐火衬里应具有下列特性：①耐铁水和熔渣的其实和冲刷能力强：②抗热震性好，重烧体积变化小：③抗氧化能力强：④容易施工，可快速烘烤不爆裂，便于修理和拆除：⑤使用时，不产生有害气体，不粘渣铁，寿命长。这几个特性是相辅相成的，应互为兼容。
我国高炉出铁沟过去一般用粘土熟料、焦粒、软质粘土和焦油沥青捣制而成，通铁量少，修补频繁，劳动强度大，污染环境：后来，采用AL2O3-SiC-C质捣打料，通铁量显著提高，但劳动强度大：到后来开发了AL2O3-SiC-C质超低水泥耐火浇注料。该类浇注料一般用致密白刚玉、亚白刚玉、棕刚玉、优质高铝熟料、碳化硅和鳞片石墨等材料，再掺加超微粉、结合剂和外加剂配制而成。其性能（见下表）表中，高中档产品适用于大、中型高炉出铁沟，中低档产品则适用于中、小型高炉出铁沟或渣沟。

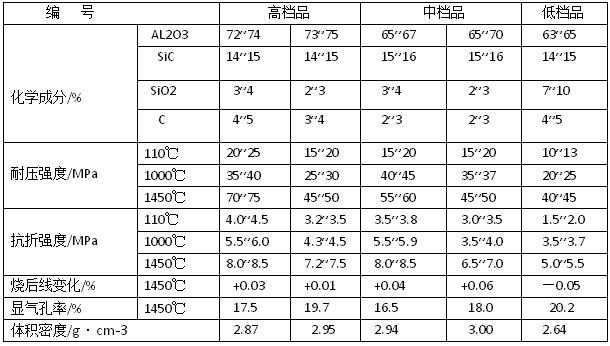

（表） 铁水沟浇注料性能指标
从表中看出，化学成分基本相似，但性能较较大区别。高档品的主体材料为电熔致密刚玉，中档品的为电熔棕刚玉，低档品的则为优质烧结矾土熟料：随着加热温度的升高，各档次产品的强度也随之增大，与其烘干强度相比，一般提高1~3倍。铁沟耐火浇注料系致密型材料，生产工艺要求筑衬后应快速烘干，以满足高炉出铁的需要。因此，在耐火浇注料中，必须掺加快干剂或防爆剂，以适应快速烘衬的要求。快干剂主要有铝粉和乳酸铝等，防爆剂主要有聚苯乙烯纤维和碳钎维等。在国内外，应用最多的为金属铝粉。应当指出，铁沟料中添加快干剂和防爆纤维剂后，可做成免烘烤贴购料。
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
