欢迎访问河南宏泰窑炉耐火材料有限公司官方网站!
刚玉砖,锆英石砖,锆刚玉砖,锆莫来石砖,硅线石砖,莫来石砖,刚玉莫来石砖,铬刚玉砖,高铬砖,碳化硅砖,耐火泥,玻璃窑耐火砖,浇注料

锆质砖系列

当前位置:首页 > 耐火材料产品 > 锆质砖系列

  • {pics:title}
  • {pics:title}
  • {pics:title}

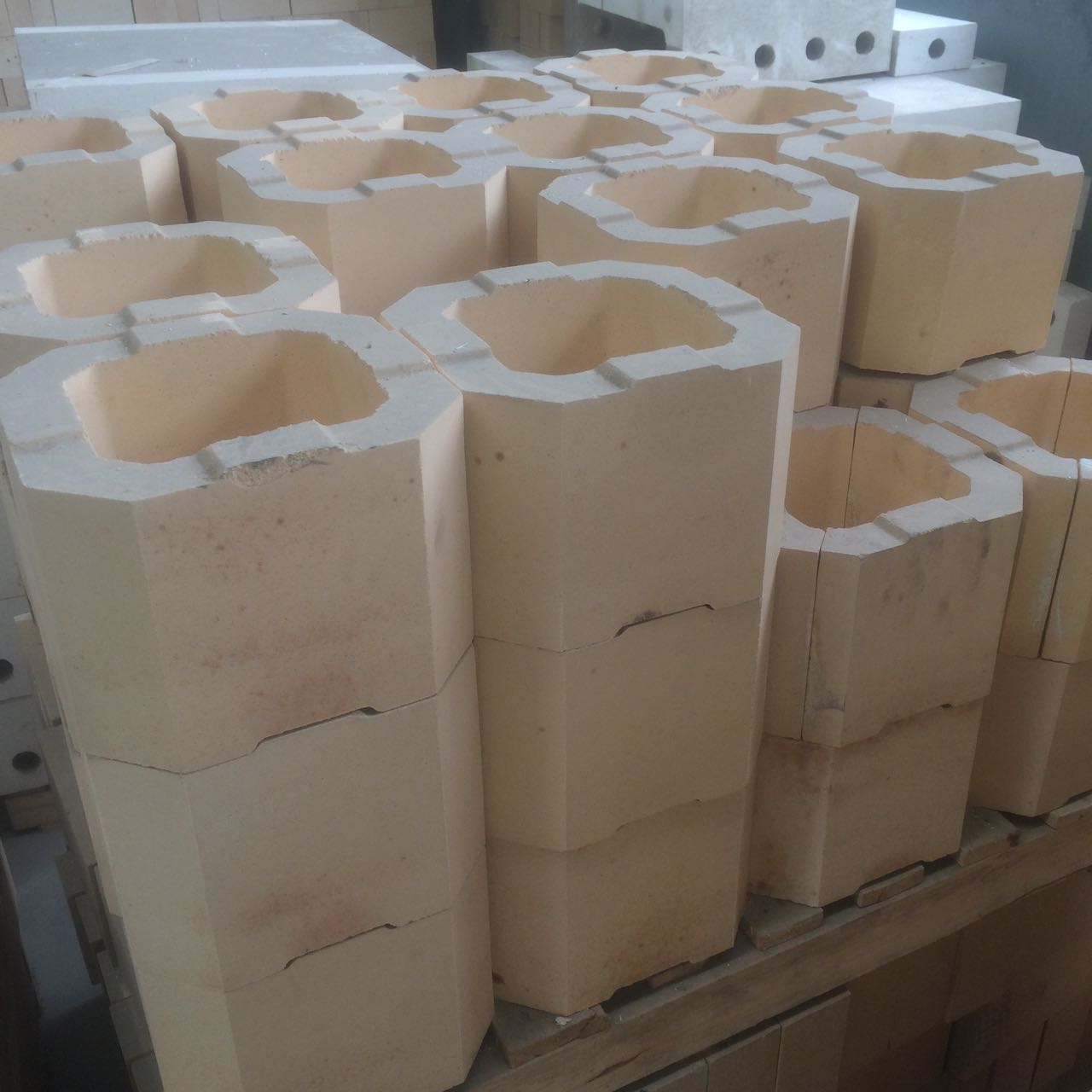

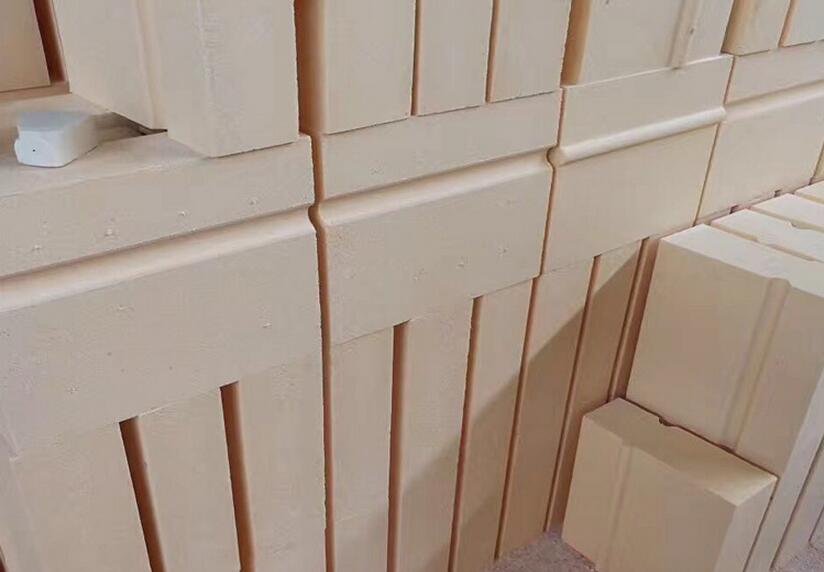

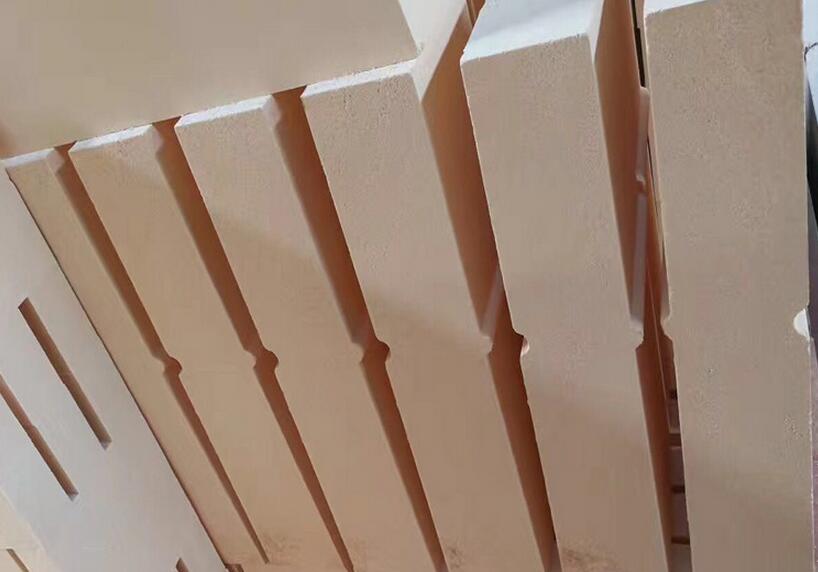

锆英石砖

锆英石砖属酸性材料,是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小,导热率随温度升高时降低,荷重软化点高,耐磨强度大,热震稳定性好,已成为各个工业领域中的重要材料。随着冶金工业中连铸和真空脱气技术的发展,锆英石砖应用越来越广泛。锆英石砖有以单一锆英石烧结制成的锆英石砖,还有以锆英石为主要原料,加入适当的烧结剂(如耐火粘土〉制成的锆质砖。为了改善锆英石砖的性能,还有加入其他成分(如氧化锆、高铝矾土、电熔刚玉或氧化铬等的特殊锆英石砖。 锆英石砖理化指···


锆英石砖产品介绍

  锆英石砖属酸性材料,是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小,导热率随温度升高时降低,荷重软化点高,耐磨强度大,热震稳定性好,已成为各个工业领域中的重要材料。随着冶金工业中连铸和真空脱气技术的发展,锆英石砖应用越来越广泛。
  锆英石砖有以单一锆英石烧结制成的锆英石砖,还有以锆英石为主要原料,加入适当的烧结剂(如耐火粘土〉制成的锆质砖。为了改善锆英石砖的性能,还有加入其他成分(如氧化锆、高铝矾土、电熔刚玉或氧化铬等的特殊锆英石砖。
        锆英石砖理化指标如下:



 能指

ZrO2

65

SiO2

34

Fe2O3

0.3

Al2O3

0.5

体积密度,g/cm3

3.45-3.70

显气孔率, %

18-24

常温耐压强度MPa,

60-135

热膨胀率%1000%

0.36-0.4

0.2 MPa荷重软化开始温度℃,

1650



所有工业窑炉

  生产锆英石砖可以采用半干法、泥浆浇注法或挤压法等。由于锆英石原料本身无塑性并在高温下分解,在生产中对结合剂、粒度配合和烧成条件等方面必须采取与其相适应的工艺。
  工业用的锆英石原料通常为眇粒状,必须将其粉碎后使用。锆英石砂粒度约为0.1~0.2mm,不能用来直接制砖。为广便于调整耐火砖的颗粒组成和减少烧成收缩,一般采用两段的生产方法。即将锆英石砂和细粉预先制成团块,经煅烧后再将烧块粉碎至适当粒度使用。
    锆英石团块在低于锆英石的分解温度厂煅烧。将烧块粉碎,经磁选除铁,然后筛分成大于0.5mm和小于0.5mm的颗粒。小于0.5mm的颗粒可在振动磨中再磨细为小于0.088mm的细粉。
  为广使砖坯达到足够的密度,必须选择适宜的颗粒组成。如制造中间盛钢桶用锆英石铸口砖时,采用1.5~0.5mm颗粒为45~50%和小于0.088mm颗粒为55~60%或2~0.5mm颗粒为50%和小于088mm颗粒为50%的砖料有较好的效果。
  为使砖坯有足够的强度,需加入有机结合剂,釆用半干压成型。由于锆英石本身烧结性差,而过高烧成温度,又会引起其显著分解。因此,砖坯在烧成时要特别注意,通常以1550~1600℃温度烧成。
  锆英石砖的耐火度和荷重软化点均较高、热膨胀率小,其显著特点是使用时抗侵蚀性强,抗侵透性(抗侵润性)差。
  锆英石砖在使用时,由于耐火度高,受熔渣的化学侵蚀不易溶解,但熔渣吋通过气孔向砖闪郃侵透,同吋与分解]^的锆英石粒子发生反应,形成变质层,使砖组织崩坏。为提高锆英石砖的使用效果,必须降低其熔渣的侵透性。
    锆质砖的制造方法和普通砖的制造方法相同。
    在粘上结合的锆质砖中,所用粘土的种类和数量在很人程度上影响着砖的性质。加入粘土会使制品的耐火度降低。
在炼钢过程中采用出钢脱气法,而锆英石#耐火材料对熔渣、钢水的耐侵蚀性和热震稳定性良好。适当在减压下工作,它在冶金工业中广泛用于砌筑脱气用盛钢桶内衬。此外也用作不锈钢盛钢桶内衬,连铸用盛钢桶内衬、铸口砖、塞头砖、袖砖以及高温感应电炉炉衬等。锆英石质耐火材料对酸性渣和玻璃具有高的抵抗性,因而还广泛用于熔炼最活泼玻璃的玻璃窑的严重损坏部位。锆英石砖还具有不为金属铝、铝的氧化物及其熔渣侵透的性质,因而用于炼铝的炉底上也获得了良好效果。此外,由锆英石制成的坩埚、管子、皿和实验室用容器等广泛地应用在高温场合。


推荐设备

  • 刚玉莫来石砖

    刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料, 机械混合后高压成型,高温烧成。通过刚玉砂的纯···

  • 铬钢玉浇注料

    铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉,添加微粉制作而成。材料具有体积稳定性好···

  • 盛钢桶锆英石砖

    盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料,软质黏土为结合剂制得的耐火制品。其生产工艺流程为:将天然锆英石砂···

  • 碳化硅砖

    碳化硅砖碳化硅一种人工合成原料,以Si02含量不少于97%的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料,加入少量盐和···

  • 氮化硅结合碳化硅砖

    氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁,高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体,干燥后,在氮···

  •  焚烧炉用碳化硅砖

    焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%~99%。分为黏土结合、Si3N4结合、Sia···

  • 锆莫来石砖

    锆莫来石砖锆莫来石砖:是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···

  • 硅线石砖

    硅线石砖硅线石砖以莫来石、硅线石为主要原料,经高温烧成,具有强度高,耐磨损、显气孔率低、荷重软化点抗蠕变性能···

  • 电熔锆刚玉砖

    电熔锆刚玉砖电熔锆刚玉砖AZS33#:AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好,在玻璃窑中不易产生结石或···

  • 高铬砖

    高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···

  • 刚玉砖

    刚玉砖刚玉砖以氧化铝的含量大于90%、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···

  • 氧化铝空心球砖

    氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料,它是用工业氧化铝在电炉中熔炼吹制而成的,晶型为a-Al2O3微晶体。···

  • 烧结AZS锆刚玉砖

    烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆(ZrO2)为主要原料,经过科学的合理级配,加以性能优良的添加剂,经高压成型,高···

  • 氧化铬砖

    氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下,Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···

  • 铬刚玉砖

    铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···

  • 锆英石砖

    锆英石砖锆英石砖属酸性材料,是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小,导热率随温度升高时降···

微信
电话

136-7336-9708

邮箱

396958067@qq.com

TOP
