136-7336-9708

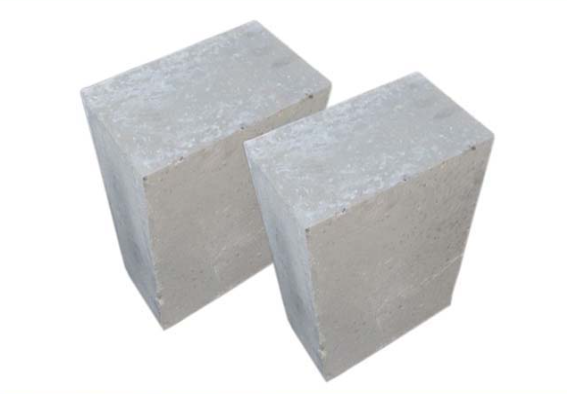

当前位置：磷酸盐耐火砖又称为磷酸盐结合高铝砖，是用磷酸盐结合烧矾土集料，机压成型，用浓度为42.5%～50%磷酸溶液作结合剂 而制成的一种新型低温烧结耐火砖，三氧化二铝含量在80%左右。使用磷酸二氢铝作结合剂的是磷酸盐耐磨砖。
磷酸盐耐火砖理化指标：
磷酸盐砖的密度为2.77g/cm，抗压强度经过500℃处理冷却后为105MPa；1000℃，为16.48MPa；荷重软化温度：0.6%变形时 为1325℃～1440℃，4%变形时为1495℃～1550℃，导热系数：500℃为1.849,800℃为1.777,1000℃为1.748,1300℃为1.91 ；平均热膨胀系数（10—8/℃）：500℃时为6.24,1000℃时为7.25,1300℃时为6.53。

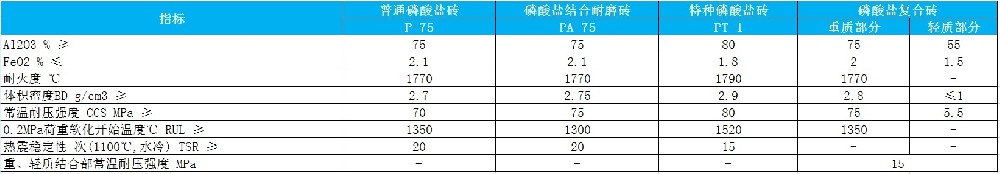

磷酸盐砖有四种类型：普通磷酸盐砖；磷酸盐结合耐磨砖；特种磷酸盐砖；磷酸盐复合砖。
磷酸盐砖具有以下特点：
1.具有良好的抗化学侵蚀性，并且抗碱能力远远于粘土砖，高铝砖；
2.较高强度，耐磨性好；
3.良好的抗热震性能；
4.荷重软化温度高；
5.导热性差。
普通磷酸盐砖是由磷酸溶液结合，而特种磷酸盐砖是由工业磷酸，工业氢氧化铝配比成的溶液结合，后者强度比前者强度 突出，适合砌筑在磨损严重的部位。
由于磷酸盐砖的良特性，相比高铝砖的耐火度高、强度大、耐急冷急热性好、耐磨性好，它的出现使之高铝砖逐渐在水 泥回转窑的应用中淘汰。主要用于水泥窑回转窑预热带、高温带和风口砖等部位，适用于各类水泥窑使用效果良好。
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
