136-7336-9708
当前位置：超低水泥耐火浇注料是在低水泥耐火浇注料的基础上开发的。铝酸盐水泥用量一般为2.5%~5%，性能则由于第水泥耐火浇注料。超低水泥耐火浇注料的品种较多，应用广泛。在高炉出铁钩上，国内外普遍用超低水泥耐火浇注料，并取得显著的技术经济效果。
超低水泥耐火浇注料的凝结硬化机理是，凝聚结合起主导作用，水泥则起迟效促凝剂的作用。例如，掺加SiO2超微粉时，遇水后形成胶粒，并吸附铝酸钙水化过程中缓慢溶出的AL3+和Ca2+离子，使其消耗电位下降，当达到“等电点”时即发生凝结硬化。另外，活性SiO2 表面可形成硅醇基，在干燥过程中脱水架桥而形成硅氧烷网状结构，同时吸附AL3+ 、 Ca2+ 及电解质带入的 Na+ 离子，也能产生凝结硬化作用。 超低水泥耐火浇注料的配制原则和强度变化特征，与低水泥耐火浇注料的基本相同，其强度略高些，因此不再阐述。
普通超低水泥耐火浇注料系指除铁沟耐火浇注料之外的查哦低水泥浇注料，主要品种有粘土质、高铝质、莫来石质、铝鎂质和刚玉质等。该类耐火浇注料，由于骨粉料、超微粉和外加剂的品种及其用量不同，其性能也有区别。
普通超低水泥耐火浇注料也是高级的耐火浇注料，因此应选择优质的原材料作耐火骨料和粉料。铝酸钙水泥品种不同，CaO含量也不同。因此，应根据水泥品种，确定最佳用量，以保证超低水泥耐火浇注料的性能，同时CaO含量应在0.2%~1.0%之间，超低水泥耐火浇注料用的超微粉，一般为活性SiO2粉、α—AL2O3 和 CrO3 粉，用量为3%~9%：其外加剂主要有三聚磷酸钠、六偏磷酸纳、萘磺酸盐甲醛缩合物和 聚氯氰胺类缩合物等，用量为0.15%~0.80%。
超低水泥耐火浇注料的水用量为4%~7%。成型后的试样，自然养护，不得淋水。养护到期后，检验耐压强度，一般为6~15MPa。烘干后进行各种性能检验，其结果（见下表）。表中铝鎂质耐火浇注料的MgO 含量，一般为9%~16%。该料主要用于中、小型钢包上，使用寿命为50~120次，有代替水玻璃铝鎂质耐火浇注料的趋势。

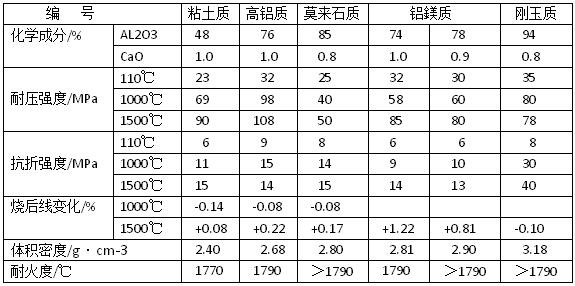

（表）普通超低水泥耐火浇注料的主要性能
从表中看出，超低水泥耐火浇注料的耐火度≥1770℃， 1500℃烧后线变化为-0.10~+1.22%：其烘干耐压强度为23~35MPa 。随着加热温度的升高，强度则不断增大，1500℃烧后耐压强度为50~108MPa。这说明，该类耐火浇注料是致密高强型耐火浇注料，因此其力学强度有较大的提高，对其他性能的改善也是有利的。
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
