136-7336-9708
当前位置：无水泥耐火浇注料也称为超微粉结合耐火浇注料，是在超低水泥耐火浇注料的基础上发展起来的。由于该浇主料的CaO含量小于0.2%，形成的钙铝黄长石等低熔物也很少，因此高温性能优良，在窑炉等热工设备的重要部位应用较多，效果较好。
无水泥耐火浇注料的分钟泄杷崧林省⒏沼裰省⒛词省㈡V质、铝鎂质和AL2O3-SiC-C 质等，其性能各有特色，因此应用范围和应用部位也有不同。本节主要阐述硅酸铝质、刚玉质和铝鎂质无水泥耐火浇注料。
无水泥耐火浇注料的凝结硬化是通过超微粉的凝聚实现的，即有凝聚结合而获得强度，而外加剂只起促进作用，其硬化机理前已述及。所以，在无水泥耐火浇注料中，超微粉占有极其重要的地位。
无水泥耐火浇注料是高级耐火浇注料，应采用优良的原材料及外加剂配制。其配制原则和强度变化特征，与低水泥耐火浇注料的基本相同，影响性能的因素也基本类似。 耐火骨料用量为70%左右，耐火粉料和超微粉的和用量约为30%：超微粉用量应根据其品种经试验确定，一般为5%~15%。活性SiO2 超微粉的适宜用量为5%~7%，其余超微粉的为7%~10%。例如，掺加SiO2 超微粉5%和掺加α-AL2O3超微粉 10%，则超微粉总用量为15%。配置无水泥耐火浇注料，一般采用复合超微粉：外加剂品种和用量，与超低水泥耐火浇注料的相同，且应优选选用有机高效减水剂：水用量为4%~6%。
无水泥耐火浇注料的配合比，应根据试验确定。成型后的试样，在不小于10℃的环境中自然养护，不得淋水。养护1天后拆模，在养护2天。养护到期后，检验常温耐压强度，一般为3~8MPa。试样烘干后进行各种性能检验，其结果（见下表）

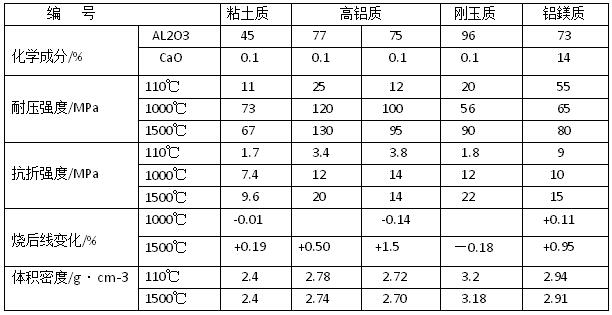

无水泥浇注料的主要性能
从表中看出，无水泥耐火浇注料的烘干强度较低，随着加热温度的升高，强度显著增加。达到1350~1500℃时，其耐压和抗折强度的最高值分别为130MPa和22MPa：硅酸铝质无水泥耐火浇注料的烧后线变化呈较大的膨胀，而电熔刚玉质的则略有收缩。铝鎂质无水泥浇注料则呈微膨胀，这对使用是有好处的，与超低水泥耐火浇注料相比，无水泥耐火浇注料的高温性能有较大的改善。
在无水泥耐火浇注料中，CaO含量的上线为0.2%，因此应选用CaO含量上的耐火骨料，配置无水泥耐火浇注料。生产实践证明，这种无水泥耐火浇注料，最好与高铝质原材料、鎂质类材料及含碳材料配合使用，方可达到良好的技术效果。
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
