136-7336-9708
当前位置：超微粉结合铝鎂尖晶石质耐火浇注料在中小型钢包上得到应用，平均使用寿命约为100次，在出钢温度为1680~1720℃，喷枪吹氩的50t钢包上，包壁和包底厚度分别约为180mm和280mm，其平均包龄为140次，平均侵蚀速度约为0.95mm/次。

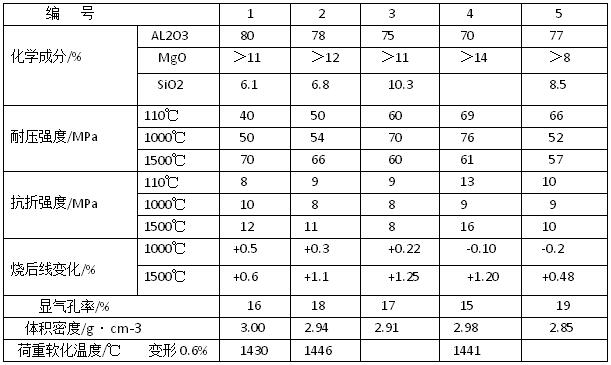

超微粉结合铝鎂尖晶石质耐火浇注料用的耐火骨希饕巧轿魈丶斗潦炝希珹L2O3与TiO2合量约为90%，临界粒径约为25mm，一般采用连续颗粒级配，也有用间断级配的：结合剂为活性SiO2超微粉，SiO2大于91%，中直径D5O约为3μm，另加聚磷酸钠等分散剂和快干剂。其性能见（下表）。基质中均加较高档次的铝鎂尖晶石粉、刚玉粉和α-AL2O3超微粉。表中编号1添加电熔镁砂粉，用量约为9%：编号2添加高纯镁砂粉，编号4添加MgO约为94%的烧结镁砂粉，编号3、编号5和编号6则为中档镁砂粉。其细度均不大于0.088mm。 （表）超微粉结合铝鎂MA质浇注料的性能 从表中看出，μf-SiO2结合铝鎂尖晶石质耐火浇注料的性能较好，烘干强度高，高，中温强度适当，其强度比在0.7~1.4之间，是较小的。因此该料康热震稳定性较好，抗剥落性好：同事，体积密度较大。显气孔率小，即料较致密。1500℃烧后线变化均为正值，呈膨胀状态，也有利于抗热剥落性。 超微粉结合铝鎂尖晶石质耐火浇注料的性能优良，主要在中小型钢包上应用，取得了满意的效果。与高技术钢包耐火浇注料相比，耐火骨料、镁砂和镁铝尖晶石等材料的档次略低些，因此基质组成材料对超微粉耐火浇注料的性能影响，也有所不同。耐火浇注料的耐火骨料为AL2O3大于83%的特级矾土熟料和MgO大于95%的中档镁砂，临界粒径分别为10mm和3mm，总用量约为70%：耐火粉料为AL2O3＞65% 和MgO＞24%的铝鎂尖晶石粉、镁砂粉、，特级矾土熟料粉和SiO2超微粉等，其合量为30%左右。在浇注料基质中，固定铝鎂尖晶石和中档镁砂的用量，调整SiO2超微粉和高铝粉的用量，并确保合量约为30%。μf-SiO2用量为1a~5a时，其基质组成中相对应点的SiO2含量分别约为：6.2%、9.3%、12.5%、16.0%和19.1%，其m（MgO）/m（AL2O3)分别为0.64%、0.68%、0.72%、0.77%和0.83%。随着μf-SiO2用量的增加，烘干耐压强度显著增加，1500℃烧后耐压强度变化和显气孔率，则不断降低。。所以，用μf-SiO2做铝镁尖晶石质耐火浇注料结合剂，应选择最佳的用量约为2a，以确保其基质组成获得高性能的耐火浇注料。
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
