136-7336-9708
当前位置：高纯度耐火浇注料主要是采用电熔刚玉、α-AL2O3超微粉和CA-70或80水泥配制成的。有时，还添加电熔镁砂粉、富铝尖晶石粉和Cr2O3粉等材料。因此，其品种由高纯度刚玉质、高纯度铬刚玉质和高纯度铬镁刚玉质等耐火浇注料，在炼钢热工设备上得到了应用，并获得良好的使用效果。
高纯度铬刚玉质和铬镁刚玉质耐火浇注料经过精心配制、振动成型、低温和高温处理后，制成的透气砖和水口砖等产品，在钢包等热工设备上广泛应用，获得良好的社会经济效益。
不定形耐火材料发展到今天，走向定型化的道路，就是指透气砖等产品，称为不定形耐火材料定型化。众所周知，透气砖的透气孔是采用极细的耐热钢管或合理的颗粒级配获得的，采用昂贵的等静压设备成型和高温烧成的，因此成本较高，价格较贵：用高纯度铬（镁）刚玉质耐火浇注料作透气砖及水口砖等，其透气孔是用可燃物做成的，采用普通振动台（棒）成型和高温烧成的，故许多不定型耐火材料厂家都具备生产条件，生产成本低，既降低了产品价格。
应当指出，在大中型钢包上应用的高技术和高性能耐火浇注料，也属于高纯度耐火浇注料范畴。
高纯度刚玉质耐火浇注料在大中型超高功率电炉盖三角区和LF精炼钢包包盖等处应用，其使用寿命相当或超过进口料的水平，节约了外汇，也方便了用户。
下表为高纯度刚玉质耐火浇注料的性能。表中编号1~编号3采用电熔白刚玉作耐火骨料及部分粉料：编号4和编号5分别采用板状刚玉和致密刚玉作耐火骨料，用致密刚玉做部分粉料：编号6采用特级矾土熟料和电熔白刚玉作耐火骨料，用白刚玉作部分分了。耐火粉料中均添加适量的α-AL2O3和SiO2超微粉：编号1用CA-80水泥做结合剂，其余编号料用CA-70水泥做结合剂。同时，均添加分散剂和减水剂。该类水泥一般易速凝，影响施工性。一有此情况，应添加草酸和柠檬酸钠灯缓凝剂，以保证浇注料的流动性和密实性。从表中看出，AL2O3和CaO的总含量出编号4和编号6外都大于95%，高的达98.7%，说明该料是高纯度的。同时，体积密度大，强度高，但1500℃或1600℃烧后线变化除编号3和编号4外，均呈收缩状态。

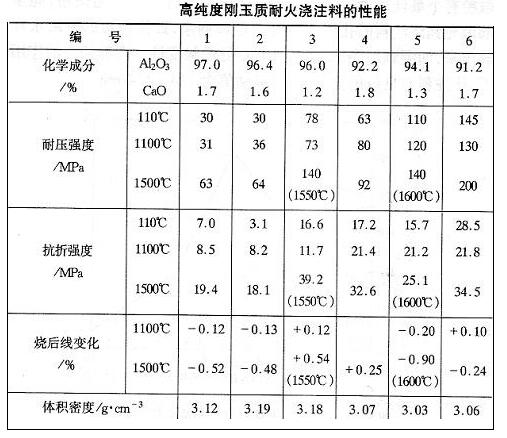

（表）高纯度刚玉质耐火浇注料性能
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
