136-7336-9708
当前位置：自流耐火浇注料的主要应用是窑炉的狭窄部位和修补损毁的炉衬，其特性可以充分显现。在耐火材料行业的不定型材料中每种自流耐火浇注料均可作补炉之用。另外，高温热态自流修补料，一般采用沥青和酚醛树脂做结合剂或者复合使用，其料的临界粒径为5mm。
（下表）为高炉陶瓷杯和修补用自流浇注料的性能。编号1为高炉陶瓷杯用自流耐火浇注料，采用AL2O3大于98%的电熔矾土基刚玉做耐火骨料，临界粒径为5mm。用电熔白刚玉、α-AL2O3和SiO2超微粉作耐火粉料，CA-70水泥做结合剂并加减水剂：编号2和编号3采用AL2O3-SiC-C质自流浇注料的组成材料，前者用CA-70水泥做结合剂，后者因热补用有机结合剂：编号4和编号5为一般窑炉自流修补料，采用三级矾土熟料、焦宝石和莫来石做耐火骨料，临界粒径为8mm，用刚玉粉、特矾粉、α-AL2O3和SiO2超微粉作耐火粉料，用CA-70水泥做结合剂并加减水剂：编号6为钢包底和左转周围用的自流修补料，其材料组成为刚玉镁砂尖晶石质耐火浇注料，采用超微粉做结合剂并加分散剂。

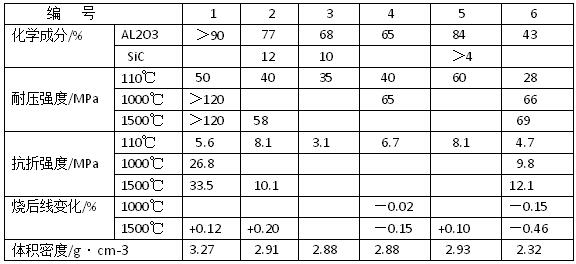

高炉陶瓷杯和修补用自流浇注料的性能
自流耐火浇注料用的耐火骨料品种不同，其自流程度也不同。如AL2O3为99.4%的电熔白刚玉、AL2O3为94.5%的电熔棕刚玉、AL2O3为98.7%的电熔矾土基刚玉和AL2O3为98.9%的致密刚玉及其体积密度（g·cm-3）分别为3.42、3.82、3.83和3.83做耐火骨料，材料配合比和水用量完全相同时，浇注料的自流率分别为82%、144%、155%和157%。因为电熔矾土基刚玉为致密型的，吸水率为0.6%，而电熔白刚玉为3.1%故电熔白刚玉配制的自流耐火浇注料流动度比其他3种骨料的低。在配制自流耐火浇注料时，一定选择体积密度大、吸水率低和杂质少的材料作耐火骨料。随着临界骨料粒径的增大，高温自流修补料的强度变化不大，高温自流值先升后降，临界粒径为4mm左右时，其高温流动值最好。因为临界粒径太小，料的颗粒面积增大，需要较多的有机结合剂。当结合剂一定时，显得液态结合剂少而降低刘定型。临界粒径过大时，易产生下沉，悬浮性差，故其流动性明显降低，对于自流耐火浇注料来说，临界粒径的选定十分重要，道理也是如此。
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
