136-7336-9708
当前位置：在铸造浇注过程中，浇包常用耐火材料，铸铁中一般采用硅石粉、粘土和焦炭末混合材料，铸钢中一般采用硅砂粉和硼酸等材料混合。无论是在铸铁生产中，还是在铸钢生产中，使用时间都较短，打结包衬比较频繁，劳动环境非常差。如果是连续开炉生产，无论是浇注包，还是过渡包，几乎是每天打结，最多不会超过两天，这不仅浪费大量的耐火材料，而且还造成浇包打结操作工每天都要重复同样的工作，浪费人力、物力。这些消失的耐火材料有的变成了废渣漂浮在金属液表面，甚至有的耐火材料随着进入到液体，因为耐火度不够就变成了金属液的一部分，随着金属液浇注到型腔内，形成铸件渣孔缺陷。为了提高耐火材料的耐火度，延长使用寿命，提高金属液的纯净度，保证铸件的材质，我公司由原来以硅砂为主的耐火材料逐渐转变以氧化铝为主的长效耐火材料，大大提高了耐火材料的耐火度，延长了耐火材料的使用寿命。在铸铁中，耐火材料中氧化铝含量在45%～90%，其余为二氧化硅，因为铸铁材料种类较多，其耐火温度差异较大，因此耐火温度在1605～1870℃范围不等，针对不同的铸铁材料选择不同的耐火材料，使用寿命也由原来每天都要检修提高到30天以上。这种长效耐火材料在铸铁中开始广泛应用，并在铸钢中也开始应用，其耐火材料中氧化铝含量现可达70%～95%，二氧化硅含量也基本降到了15%以下，其余成分为氧化镁，这种耐火材料耐火温度可达1650～1760℃，使用寿命也相应提高5倍以上。
随着耐火材料的不断发展，长效耐火材料应用也就越来越受到业内有关人员的关注。规范浇包的使用成为重点研究对像，如延长包衬寿命，提高铸件质量，减少劳动强度，提高综合效益，以及改善环境等。

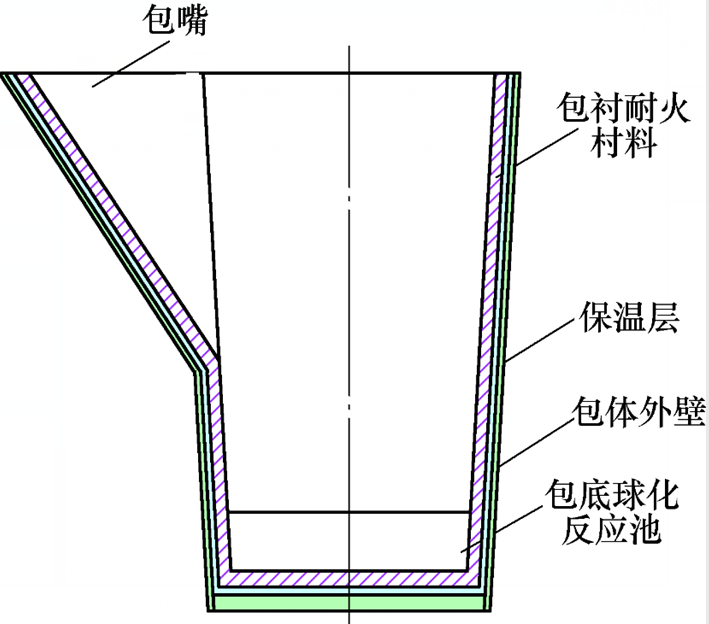

具体浇注包打结操作方法如图1所示。
因为长效耐火材料相对普通耐火材料的密度都要大，其保温效果也就相应较低，为了保证耐火材料的保温效果，一般情况在耐火材料与包体外壁之间增加一层保温层，更换耐火材料时一般不更换保温层，只是对损坏的部分进行修补。
长效耐火材料一般采用浇注料，也有采用不定型的塑性料，还有采用坩埚式成型耐火材料。
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
