136-7336-9708
当前位置：磷酸盐耐火浇注料是最常用的一个品种，使用温度为1400~1600℃。磷酸结合剂浓度为40%~60%，用量10%~14%：常用铝酸盐水泥做促凝剂，用量为0.5%~3.0%。如用氧化镁做促凝剂，用量为0.3%~1.0%。
磷酸盐耐火浇注料在常温下，与硅酸铝质材料一般不反应（铁除外），需加热使结合剂脱水缩合并将骨粉料粘附胶结起来，从而获得常温强度：当加氧化镁细粉后，与磷酸迅速反应形成Mg（H2PO4）、MgHPO4和Mg3（PO4）2，致使耐火浇注料凝结硬化。当加铝酸盐水泥后，则形成含水的磷酸一氢钙或磷酸二氢钙。磷酸及磷酸盐耐火浇注料在加热过程中，其物理化学变化是很复杂的。它与耐火粉料或外加剂之间反应，生成磷酸盐，而其本身经42.5~250℃加热脱水转化为焦磷酸（H4P207）或焦磷酸盐，这种反应是可逆的。在250~450℃范围内，进一步脱水转化为偏磷酸（HPO3）或偏磷酸盐，P2O5开始逐步升华。随着温度的继续提高，将发生聚合、多缩聚合一级胶结粘附等作用，同时形式陶瓷结合，使耐火浇注料获得和其他高温性能。

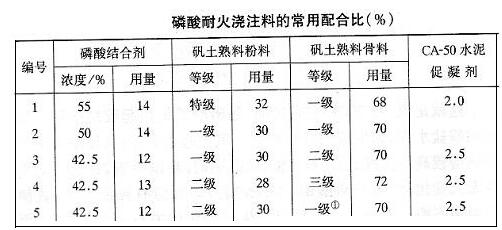

磷酸盐耐火浇注料一般用粘土熟料或矾土骨料熟料作耐火骨料和粉料，其用量分别为65%~74%和24%~35%。常用配合比（见下表）。耐火骨料为粒径小于15mm的统料，颗粒级配测定为15~5mm 50%，5~2.5mm 24%，小于2.5mm 26%。耐火粉料细度为小于0.09mm的大于80%。促凝剂为CA-50水泥，其用量视施工条件和常温强度要求而定。一般用量为2%左右，环境温度较低时，应适当增加用量，不要求常温强度时可不加或少加CA-50水泥。
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
