136-7336-9708
当前位置：磷酸硅质耐火浇注料一般系用废硅砖或硅石作耐火骨料和粉料，因硅质材料SiO2难以与磷酸反应，因此必须用促凝剂方可获得强度，其硬化机理主要是磷酸与促凝剂之间的化学反应所致。该浇注料的特点是耐火度高、荷重软化温度高和强度高，使用温度为1500~1700℃，主要用于高炉热风炉和玻璃窑炉等热工设备。

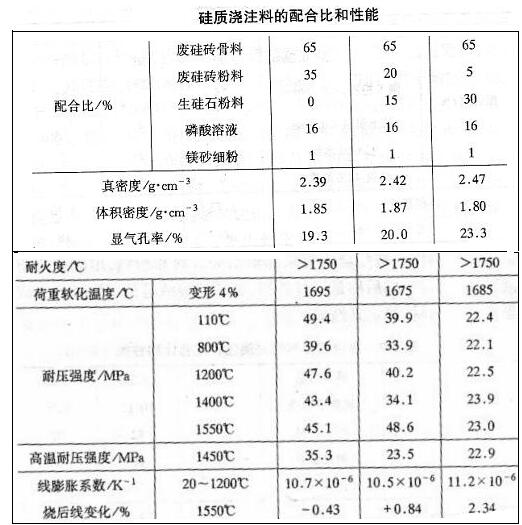

在配置硅质耐火浇注料时，主要用烧成硅砖或硅石，而生硅石和硅石粉用量不能太多。因为烧后线膨胀较大，影响浇注料的高温性能。（以下表）为硅质浇注料的配合比和性能。耐火骨料的颗粒级配为6~3mm，23% 3~1㎜，32%，1~0.5㎜，15%，0.5~0.1mm，30%：耐火粉料细度为小于0.09㎜：磷酸浓度为50%：镁砂粉的细度为小于0.09㎜。
从表中看出，耐火度大于1750℃，变形4%的荷重软化温度大于1675℃：20~1200℃线膨胀系数约为±1.02，比磷酸硅酸铝质和刚玉莫来石质耐火浇注料的大1倍左右：随着加热温度的升高，烧后耐压强度也提高，不过500~800℃之间因SiO2晶型变化，强度有所下降。另外，由于耐火粉料用量多，磷酸溶液用量也多，只是烧后耐压强度也有所降低。采用硅石粉做粉料，其显气孔率增大，烧后线膨胀大和耐压强度降低，故应选择废旧硅砖、硅砖和煅烧硅石作耐火骨料和粉料为宜。
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
