136-7336-9708

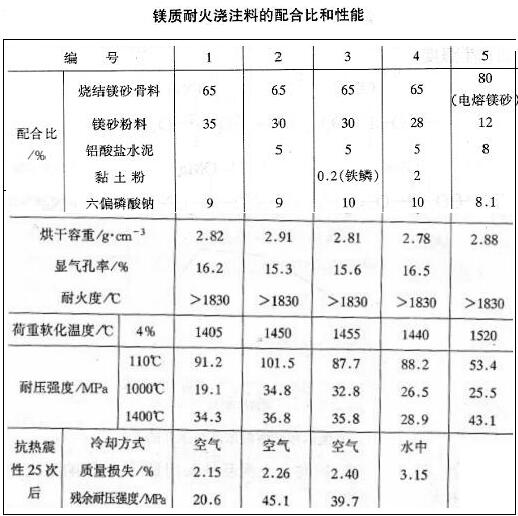

当前位置：鎂质耐火浇注料通常采用烧结和电熔镁砂作耐火骨料和粉料，其颗粒级配为5~2.5mm，33%：2.5~1.2mm，22%：1.2~0.6mm，25%：0.6~0.15mm，20%：，镁砂粉细度为＜0.09mm的大于85%：采用浓度为30%或当量浓度为4N的六偏磷酸纳溶液拌和，待骨料表面全部湿润后，再掺加耐火粉料，搅拌均匀，最后加剩余的六偏磷酸纳溶液，继续搅拌1~2min：震动成型后，自然养护3d，不得淋水。环境温度不得低于10℃，越高越好。养护到期，作各种性能检验。（以下表）为鎂质耐火浇注料的配合比和性能。
从表中看出，耐火度＞1830℃，变形4%的荷重软化温度大于1400℃，电熔镁砂骨料的达1520℃：烘干容中较大，显气孔率较小：第一种和第三种第四种相比，掺加烧结剂作用不大：采用铝酸盐水泥促凝剂，不降低耐火度，却提高了荷重软化温度，同事1000℃烧后耐压强度从19.1MPa，提高到26.5~34.8MPa,这是形成Na2o·2CaO· P2O5，矿物所致。从强度变化特征上看，也是中文强度有较大的下降，但绝对值任大于25MPa，因此不影响鎂质耐火浇注料的使用。强度下降的原因，从岩相分析可知，系因六偏磷酸纳组织结构在加热过程中的变化和基质料未烧结所致。
在碱性耐火浇注料中，在保证拌合料和易性的前提下，六偏磷酸纳溶液用量尽量少用，以保证其高温性能：另外，耐火骨料品种、颗粒级配、骨粉料用量、铝酸盐水泥品种和用量等，也影响耐火浇注料的性能，应合理选用。
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
