136-7336-9708
当前位置：水玻璃铝镁质耐火浇注料主要应用于中、小型钢包等热工设备上，故称钢包铝镁质耐火浇注料，简称钢包铝镁浇注料。
钢包铝镁浇注料使用高莫属水玻璃做结合剂、与特级或一级高铝矾土熟料骨料和粉料、镁砂粉及氟硅酸钠促凝剂配制而成的自首次在小型钢包上试用成功后，迅速在数十家中、小型钢铁厂的钢包上推广，平均保龄为60~110次，比粘土砖和高铝砖砌筑的钢包包龄高3~5倍，吨钢耐火材料消耗下降60%以上，筑炉成本约降低了70%。同时，该料还可用于铁水包等热工设备。
钢包铝镁浇注料的特点是具有良好的抗渣性能。这是由于添加适量的镁砂粉而在高温下形成镁铝尖晶石的缘故。但是，因结合剂和促凝剂带进了Na2O等有害物质，原材料中也带进了杂质，故该料较少在连铸钢包上使用，也有被低水泥或无水泥耐火浇注料所代替的趋势。
钢包铝镁浇注料的耐火骨料，一般用特级，一级或二级矾土熟料，其最大料径为15~17mm，颗粒级配：＞10㎜，27%10~5㎜，39%：5~3㎜19%：3~0.09㎜，15%：耐火粉料用特级或一级矾土熟料制取，细度为小于0.09㎜的站95%以上：水玻璃模数为2.8~3.3，密度为1.4~1.45g/cm3，另加2%~5%的洁净水，实际配料试水玻璃密度约为1.33g/cm3：采用氟硅酸钠作促凝剂，其用量占料总质量的0.08%~0.3%，没啥分钟MgO＞90%，其细度为小于0.09㎜的应大于95%。钢包铝鎂浇注料的通用配比见表

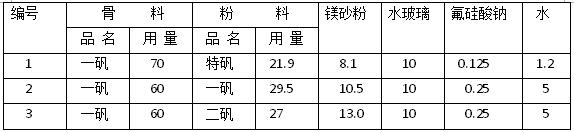

铝鎂浇注料常用配合比（%）
在配料时，首先称量耐火骨料、粉料和氟硅酸钠，倒入强制搅拌机中干混均匀：其次称量水玻璃溶液和水，倒入料中湿混2~4min 至料均匀，即可使用。拌合料在半小时内成型完毕。成型体自然养护1d拆模，在自然养护2d。养护期间，环境温度高于10℃，不得淋水。浇注料选用了品级较高的高铝矾土熟料作耐火骨料和粉料，同时掺加镁砂粉，在高温下形成镁铝尖晶石，因此抗渣性能较好。实际使用时，测得的侵蚀速度一般为1.0~1.2㎜/炉次。而粘土衬砖为12~13㎜/炉次、高铝砖衬为10~11㎜炉次：钢包应尽量选用适用于小型钢包
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
