136-7336-9708
当前位置：一、主要配合比
粘土耐火浇注料的配合比是多种多样的。在国外，一般用矾土熟料和特级粘土熟料坐骨料，用量为55%~75%：耐火粉料为氧化铝粉和矾土熟料粉，用量为20%~35%：以球粘土粉为结合剂，用量为10%~15%：聚磷酸盐分散剂0.05%~1.0%，铝酸盐水泥促凝剂为0.5%~1.0%，水8%~9%。在国内，耐火骨料一般为二、三级矾土熟料和特级粘土熟料，最大粒径为10mm或8mm，颗粒级配：10~5mm，45%~60%：5~0.15㎜，40%~55%。耐火骨料总用量为60%~70%：耐火粉料用一级或一、二级矾土熟料制成，细度要求为小于0.09mm的应大于90%，用量为18%~24%：结合剂最好用广西白尼或永吉4号泥等，其细度要求小于0.09㎜的应大于60%，越细越好，用量一般为9%~12%：分散剂用三聚磷酸钠，用量一般为0.1%~0.2%：促凝剂用625#铝酸盐水泥，用量为1.5%~2.5%。用525#硅酸盐水泥，用量为0.15%~0.25%：水用量为8%~10%，在保证施工和易性的条件下，应尽量少用。
二、主要性能
粘土浇注料的拌合料，从强制式搅拌机导出后，有一定的形状且能流动，应在1h内用完。成型后自然养护1d拆模，在自然养护2d。养护温度大于10℃，养护期间不得淋水。养护到期后，测定各种主要性能，（见下表）。表中结合剂用量为10%：促凝剂用525#硅酸盐水泥、用量为0.15%。用625号CA-50水泥，用量为2%。CA-70水泥做促凝剂，其用量为1.0%：耐火骨料为三级高铝矾土熟料。耐火粉料：用广西泥做结合剂时，采用一、二级高铝矾土熟料，用焦作泥作结合剂时，则用一级高铝矾土熟料粉，其细度小于0.088mm的大于95%。

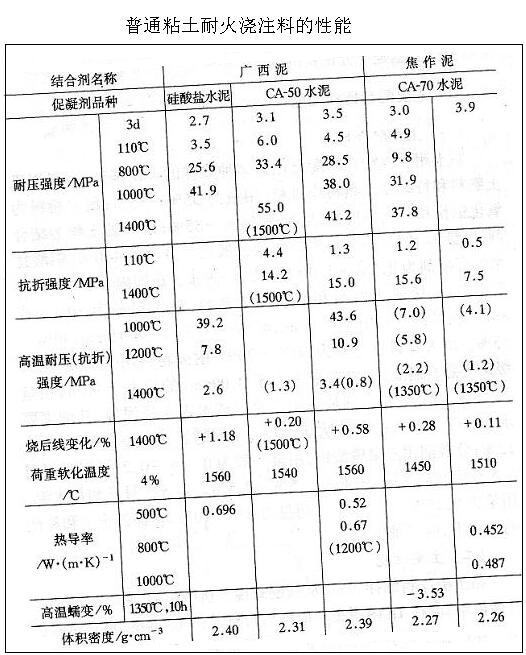

普通粘土耐火浇注料的性能
从表中看出，才用广西泥和CA-50水泥配制的黏土耐火浇注料，比用焦作泥的好，这是粘土性能不同所致：随着加热温度的升高，烧后耐压强度不断增加，中温强度也不下降，这是区别于水泥浇主料的显著特点。高温强度在1000℃时较大，到1200℃时下降很大，因为液相量增多，所以强度下降多。到1400℃时，高温耐压强度约为3.0MPa，高温抗折强度为0.8~1.3MPa，烧后线变化线膨胀至：荷重软化温度（4%）为1450℃以上，一般是大于1500℃，这对该料的使用是有利的：粘土耐火浇注料的热导率一般较小，仅为0.45~0.70W/（m·k）。
因此在普通粘土浇注料的使用材料和骨料的颗粒配级，结合剂的选择，促凝剂的添加是决定了最终性能的变化主要因素。
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
