136-7336-9708
当前位置：高纯度铬镁刚玉质耐火浇注料是在高纯度刚玉质和鎂质耐火浇注料的基础上开发的。在铬镁质耐火浇注料中，有时还掺加锆英石粉，以改善其抗热震性。该类料主要用于透气砖、水口砖、座砖、RH吸嘴外衬和钢包渣线等部位，使用效果也较好。
（表一）为铬（锆）镁刚玉质耐火浇注料的性能。表中编号1、编号2和编号4系用电熔刚玉作耐火骨料，编号3和编号5则用电熔镁砂粉作耐火骨料：编号4用烧结尖晶石粉做粉料，其余编号用电熔镁砂粉做粉料。编号2、编号3和编号4添加了α-AL2O3超微粉，编号5天假了锆英石粉和μf-SiO2。所有编号材料中均添加工业氧化铬粉，并用CA-70水泥作结合剂，同时添加了减水剂和快干剂等。

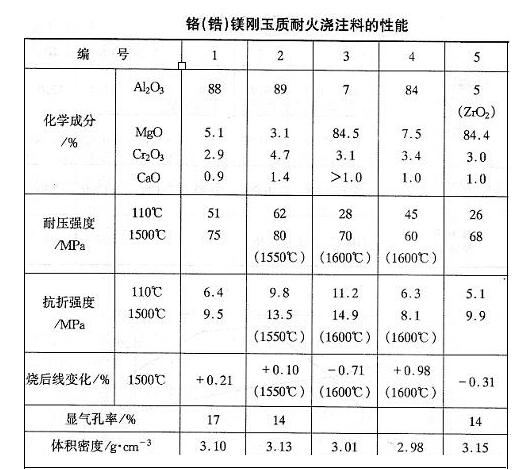

（表）铬（锆）镁刚玉质耐火浇注料的性能
从表中看出，铬镁刚玉质耐火浇注料的烘干耐压强度较高，一般为45~62MPa,1500~1600℃烧后线变化均为正值，即显微膨胀状态，有利于使用：铬镁质和铬锆鎂质耐火浇注料的烘干耐压强度略低些，1500~1600℃烧后耐压强度为68~70MPa和线变化呈负值，不利于使用，但该浇注料抗熔渣侵蚀性和抗热震性好些，在钢包渣线等部位上使用，也取得较好的效果。
在高纯度镁尖晶石质耐火浇注料中，添加适量的Cr2O3微粉，在高温下能固溶到MA中而形成MgO·（AL，Cr）2O3固溶体，改善其高温性能。该浇注料由烧后线收缩转变为线膨胀，荷重软化温度提高了50~62℃
推荐设备
-
莫来石聚轻保温砖莫来石聚轻保温砖产品介绍莫来石砖是以莫来石为主晶相的高铝质耐火材料，一般氧化铝含量在65%～75%之间，矿···
-
刚玉莫来石砖刚玉莫来石砖是选用致密电熔刚玉、氧化铝微粉等为主要原料， 机械混合后高压成型，高温烧成。通过刚玉砂的纯···
-
铬钢玉浇注料铬钢玉浇注料主要以、刚玉及氧化铬等高强度耐火原料为骨料和细粉，添加微粉制作而成。材料具有体积稳定性好···
-
盛钢桶锆英石砖盛钢桶锆英石砖采用天然锆英石为原料，软质黏土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂···
-
碳化硅砖碳化硅一种人工合成原料，以Si02含量不少于97％的天然硅石(硅砂)与焦炭(或无烟煤)为基本原料，加入少量盐和···
-
氮化硅结合碳化硅砖氮化硅结合碳化硅砖是以低铁，高纯的碳化硅为主要原料按厂家的不同要求生产出各种形状的坯体，干燥后，在氮···
-
焚烧炉用碳化硅砖焚烧炉用碳化硅砖 SB-1 SB-2以SiC为主要原料制成的碳化硅砖。含SiC72%～99%。分为黏土结合、Si3N4结合、Sia···
-
锆莫来石砖锆莫来石砖：是以高铝矾土、工业氧化铝粉、错英砂及少量的熔剂Na 20、CaO,按照一定的化学组成,进行配料计算···
-
硅线石砖硅线石砖以莫来石、硅线石为主要原料，经高温烧成，具有强度高，耐磨损、显气孔率低、荷重软化点抗蠕变性能···
-
电熔锆刚玉砖电熔锆刚玉砖AZS33#：AZS33#锆刚玉砖致密的显微结构使得砖的耐玻璃液侵蚀性能好，在玻璃窑中不易产生结石或···
-
高铬砖我生产的高铬砖(Cr2O3≥90%)主要用于煤化工、化工工业窑炉、无碱玻璃纤维窑炉、垃圾焚烧炉、气化炉等窑炉···
-
刚玉砖刚玉砖以氧化铝的含量大于90％、以刚玉为主晶相的耐火材料制品。很高的常温耐压强度(可达340MPa)。高的荷重···
-
氧化铝空心球砖氧化铝空心球砖是一种新型的高温隔热材料，它是用工业氧化铝在电炉中熔炼吹制而成的，晶型为a-Al2O3微晶体。···
-
烧结AZS锆刚玉砖烧结AZS锆刚玉砖采用优质锆（ZrO2）为主要原料，经过科学的合理级配，加以性能优良的添加剂，经高压成型，高···
-
氧化铬砖氧化铬砖即含Cr2O3的刚玉质耐火砖。在高温下，Cr2O3与Al2O3形成连续固溶体.因而铬刚玉砖的高温性能优于纯刚···
-
铬刚玉砖铬刚玉砖主要矿物组成为α-Al2O3-Cr2O3固溶体。次要矿物组成为少量复合尖晶石(或不含复合尖晶石)、氧化···
-
锆英石砖锆英石砖属酸性材料，是以天然锆英石砂为原料制得的耐火砖。其抗渣性强.热膨胀率较小，导热率随温度升高时降···
